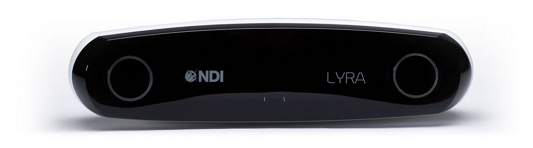

- 컴팩트한 디자인 크기의 뛰어난 측정 정확도와 신뢰성
- NDI의 컴팩트 광학 트래커인 폴라리스 Lyra는 작은 설치 공간, 짧은 구간, 넓은 측정 볼륨을 갖추고 있어
개별 신체 부위 측정에 초점을 맞춘 애플리케이션에 이상적인 솔루션입니다.
빠른 데이터 지연 시간, 높은 측정 속도, 높은 정확도는 폴라리스® 제품군이 제공하는
신뢰할 수 있는 신뢰성을 더해줍니다.
- The Polaris Lyra features a compact form factor and weighs less than 1.0 kg.
The short stand-off allows the camera to be mounted close to the application area.
Its portable design is enhanced with a pre-calibrated measurement volume and
quick system start-up. - Polaris Lyra 는 편리한 설치 및 이동이 가능합니다.
-
- 광학식 수술 네비게이션 시스템
- 초정밀 3차원 움직임 측정
- 로봇 Application
-
Technical Specification
1) Performance
- Volumetric Accuracy RMS : 0.2mm Pyramid Volume / 0.25mm Extended Pyramid Volume
- 95% Confidence Interval : 0.4mm Pyramid Volume / 0.25mm Extended Pyramid Volume
- Maximum Measurement Rate : Up to 125Hz
- Average Latency : 125Hz Config <5ms (typical) / 60Hz config <8ms (typical)
- Measurement Volumes : Pyramid Volume / Extended Pyramid Volume
2) Hardware
- Dimension : 276 x 78 x 70mm (L x W x H)
- Weight : 0.8kg +/- 0.05kg
- Mounting : 1/4" thread tripod mount / M3 x0.5mm pitch 9mm deep rear mount
3) Tool Tracking
- Maximum Number of Tools : Load up to 25 tools / Mix of active wire , active wireless, and passive tools
( Simultaneously track up to 6 passive tools, 6 active wireless tools, 3 active wired tools)
- Maximum Number of Markers : 6 single face / 20 multi face
4) Data Communication
- Data Communication : Gigabit Ethernet
- Data Communication Protocol : TCP, UDP
- Data / Power interface : Ethernet RJ45 / PoE+ (IEEE802.3 at type2)
- Synchronization Interface : General Purpose In/Output (GPIUO) Hardware Port
5) Measure Volume
